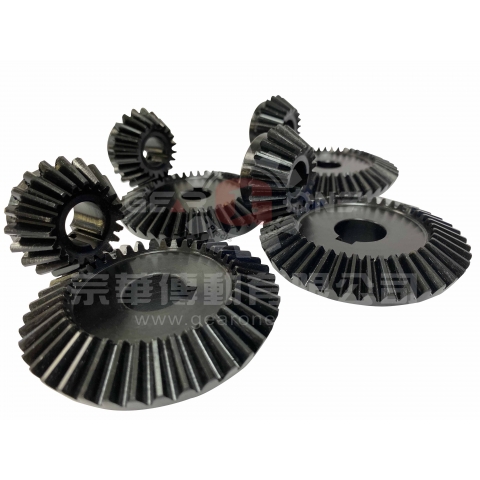

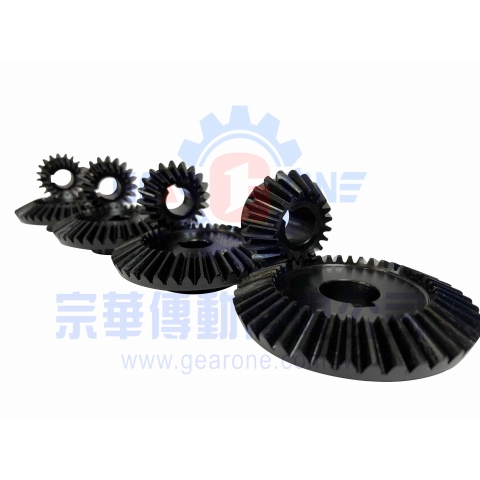

傘齒輪
傘齒 BEVEL GEAR
M0.5 M0.8 M0.9 M1 M1.25 M1.5 M1.75 M2 M2.5 M2.75 M3 M3.5 M3.75 M4 M5 M6
詳細介紹
傘齒輪是一種呈圓錐形的齒輪，主要用於傳遞兩個相交的軸之間的動力和扭矩，最常見的是將動力從一個軸傳遞到另一個直交（90度角）的軸上。 其形狀類似雨傘而得名，主要類型包括直傘齒輪和螺旋傘齒輪，後者因其平滑的嚙合和較低的噪音而適合高速運轉。
傘齒輪的特性與應用
傳遞動力方向改變：傘齒輪最顯著的特點是可以將動力從一個軸的旋轉傳遞到另一個相交軸的旋轉。
圓錐形狀：其齒輪外形為圓錐體，這個獨特的形狀使其能與其他齒輪配合，實現相交軸之間的傳動。
應用廣泛：廣泛應用於工業領域，如各種機械設備、船舶傳動和能源設備中，以改變動力傳遞方向。
傘齒輪的類型
直傘齒輪(Straight bevel gear)：齒線與節錐線（一個假想的圓錐體）的直線一致。特點是軸向力較小，但噪音和振動較大，適用於低速運轉。
螺旋傘齒輪(Spiral bevel gear)：齒線為曲線，呈螺旋狀。 由於嚙合率高，傳動更平穩，噪音和振動更小，適合高速運轉，但需要較大的軸向力配合止推軸承。
等徑傘齒輪(Miter gear)：一種特殊的直傘齒輪，兩齒輪的齒數相同，用於90度直交軸之間傳動時，轉速傳達比為1:1。
工作原理
傘齒輪通過主動齒輪的齒推動從動齒輪的齒，從而將動力和扭矩傳遞過去。 其圓錐形狀能確保在相交的兩個軸之間進行平穩而高效的動力傳遞。
